In der Medizintechnik geht es bei der Laserkennzeichnung nicht um Optik oder Branding. Es geht um Rückverfolgbarkeit, Patientensicherheit und regulatorische Konformität. Eine UDI-Markierung (Unique Device Identification) muss auch nach hunderten Sterilisationszyklen, intensiver Nutzung im OP und jahrelangem Einsatz lesbar bleiben.
Gerade in Deutschland und der EU – wo MDR-Anforderungen, ISO 13485 und strenge Qualitätsmanagementprozesse den Standard definieren – ist die dauerhafte Laserkennzeichnung längst kein optionaler Produktionsschritt mehr, sondern ein zentraler Bestandteil der Fertigung medizinischer Produkte.
Dieser Leitfaden erklärt, wie FDA- und MDR-konforme Laserkennzeichnung in der Praxis funktioniert, welche Verfahren sich für unterschiedliche Materialien eignen und welche Best Practices Hersteller medizinischer Werkzeuge beachten sollten.
Warum Laserkennzeichnung in der Medizintechnik unverzichtbar ist
Klassische Methoden wie Etiketten, Tintenstrahldruck oder Klebefolien stoßen in medizinischen Anwendungen schnell an ihre Grenzen.
Sterilisation mit Dampf, Ethylenoxid oder Gamma-Strahlung zerstört viele herkömmliche Kennzeichnungen innerhalb kurzer Zeit. Zudem dürfen Markierungen weder Korrosion fördern noch die Biokompatibilität eines Instruments beeinträchtigen.
Laserkennzeichnung bietet hier entscheidende Vorteile:
- Permanente Markierungen ohne Verbrauchsmaterialien
- Hohe Präzision auch bei kleinen Data-Matrix-Codes
- Sterilisationsbeständige Kennzeichnung
- Rückstandsfreie Prozesse ohne Chemikalien
- Geeignet für Edelstahl, Titan, Aluminium und medizinische Kunststoffe
- Vollständige Integration in UDI- und MES-Systeme
Besonders bei wiederverwendbaren chirurgischen Instrumenten fordert die regulatorische Praxis eine direkte Kennzeichnung auf dem Produkt selbst – nicht nur auf der Verpackung.
Regulatorische Anforderungen: FDA, MDR und ISO 13485
Hersteller, die medizinische Produkte international vertreiben, müssen unterschiedliche Vorschriften erfüllen.
FDA UDI-System (USA)
Die US-amerikanische FDA verlangt für viele Medizinprodukte eine eindeutige UDI-Kennzeichnung gemäß 21 CFR Part 830. Diese umfasst:
- Gerätekennung (DI)
- Produktionskennung (PI)
- Seriennummer
- Chargennummer
- Herstellungs- oder Verfallsdatum
Die Kennzeichnung muss sowohl menschenlesbar als auch maschinenlesbar sein.
EU MDR
Auch die europäische Medizinprodukteverordnung (MDR) fordert eine eindeutige Rückverfolgbarkeit medizinischer Produkte über deren gesamten Lebenszyklus hinweg.
ISO 13485
Die Norm ISO 13485 verpflichtet Hersteller dazu, Produktionsprozesse zu validieren und dauerhaft reproduzierbare Qualität sicherzustellen. Dazu gehört ausdrücklich auch die Laserkennzeichnung.
Wichtig:
Nicht die Lasergravur selbst ist „FDA-konform“ – sondern der validierte Prozess des Herstellers.
Die wichtigsten Laserkennzeichnungsverfahren für medizinische Werkzeuge
Nicht jede Laserbearbeitung ist für medizinische Anwendungen geeignet. Je nach Material und Einsatzgebiet kommen unterschiedliche Verfahren zum Einsatz.

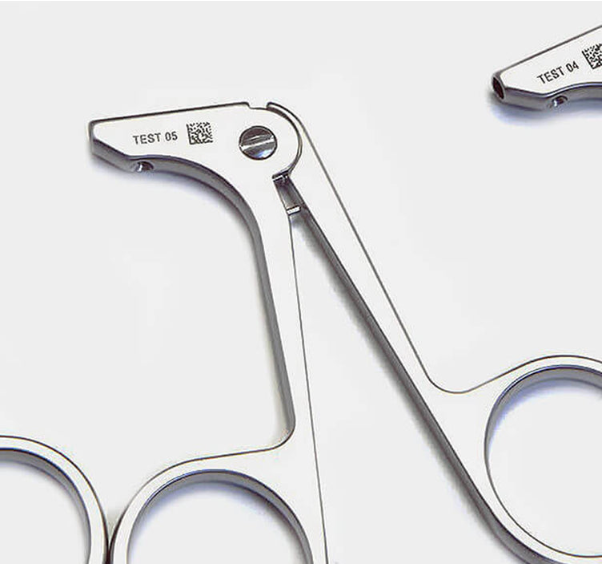

1. Laser-Anlassbeschriftung (Annealing)
Beste Wahl für:
- Chirurgische Instrumente aus Edelstahl
- Titanimplantate
- Korrosionskritische Bauteile
Beim Annealing wird keine Materialschicht abgetragen. Stattdessen erzeugt kontrollierte Wärme eine dunkle Oxidschicht unter der Oberfläche.
Vorteile:
- Keine Oberflächenvertiefungen
- Keine bakterienanfälligen Spalten
- Passivierung bleibt erhalten
- Sehr hohe Sterilisationsbeständigkeit
Dieses Verfahren gilt als bevorzugte Methode für hochwertige medizinische Edelstahlinstrumente.
2. Laserablation
Geeignet für:
- Beschichtete Metalle
- Anodisiertes Aluminium
- PEEK-Komponenten
- Medizinische Kunststoffe
Hier entfernt der Laser gezielt eine Beschichtung oder Oberflächenschicht und legt eine kontrastreiche Struktur frei.
Besonders häufig genutzt für:
- Kathetermarkierungen
- Tiefenmarkierungen
- Kunststoffgehäuse
- Medizinische Elektronik
3. Laserätzen
Geeignet für:
- Metallgehäuse
- Werkzeuge ohne direkten Gewebekontakt
Laserätzen erzeugt leichte Oberflächenveränderungen mit minimalem Materialabtrag.
Vorteile:
- Hohe Geschwindigkeit
- Gute Kontraste
- Wirtschaftlich für Serienproduktion
Für Implantatoberflächen ist Ätzen jedoch oft ungeeignet, da Oberflächenrauheit die Biokompatibilität beeinflussen kann.
4. Tiefengravur
Eingesetzt bei:
- Orthopädischen Implantaten
- Hochbelasteten Werkzeugen
- Abrasiven Einsatzumgebungen
Hier wird Material bewusst tief entfernt, um besonders robuste Markierungen zu erzeugen.
Die Methode bietet maximale Haltbarkeit, erfordert jedoch sorgfältige Validierung, da tiefe Strukturen Schmutz oder biologische Rückstände aufnehmen können.
Welche Lasertypen eignen sich für medizinische Kennzeichnung?
Faserlaser – Industriestandard für Metalle
Faserlaser mit 1064 nm sind der Standard für:
- Edelstahl 304 / 316L
- Titan
- Kobalt-Chrom
- Aluminium
Sie bieten:
- Hohe Geschwindigkeit
- Präzise Data-Matrix-Codes
- Sehr gute Wiederholgenauigkeit
- Geringe Wartungskosten
Besonders in der Serienproduktion medizinischer Komponenten sind Faserlaser heute Standard.
MOPA-Faserlaser – Für hochwertige Edelstahlkennzeichnung
MOPA-Systeme ermöglichen die präzise Steuerung der Pulsdauer. Dadurch wird echtes Annealing möglich, ohne die Passivierungsschicht zu beschädigen.
Das ist entscheidend für:
- Chirurgische Instrumente
- Wiederverwendbare Werkzeuge
- Korrosionskritische Anwendungen
- UDI-konforme Edelstahlkennzeichnung
Viele Medizintechnikhersteller setzen deshalb auf MOPA-Systeme für validierte Produktionsprozesse.
UV-Laser – Für empfindliche Kunststoffe
UV-Laser arbeiten nahezu ohne thermische Belastung und eignen sich ideal für:
- PEEK
- Polycarbonat
- Medizinische Kunststoffe
- Katheter
- Steckverbinder
Die sogenannte „Cold Marking“-Technologie verhindert Materialschäden und Verformungen.
Best Practices für FDA-konforme Laserkennzeichnung
1. Markierungsprozess validieren
Jede Kombination aus:
- Material
- Laserleistung
- Pulsdauer
- Geschwindigkeit
- Fokus
- Sterilisationsverfahren
muss validiert und dokumentiert werden.
Bereits kleine Änderungen an Parametern können eine Revalidierung erforderlich machen.
2. Sterilisationstests durchführen
Die Kennzeichnung muss nach realistischen Belastungsszenarien lesbar bleiben:
- Autoklavzyklen
- Chemische Reinigung
- Abriebtests
- Passivierungsprozesse
- Ultraschallreinigung
Viele Hersteller testen deutlich über die erwartete Lebensdauer hinaus.
3. Data-Matrix-Codes prüfen
UDI-Codes müssen zuverlässig scanbar bleiben.
Wichtige Kriterien:
- Kontrast
- Modulgröße
- Ruhezone
- Positionierung
- Oberflächenkrümmung
Inline-Kamerasysteme werden häufig zur automatisierten Qualitätskontrolle eingesetzt.
4. Materialoberflächen berücksichtigen
Polierte, gestrahlte oder passivierte Oberflächen reagieren unterschiedlich auf Laserparameter.
Vor Serienproduktion sollten deshalb immer Materialtests erfolgen.
5. Dokumentation vollständig führen
Unter ISO 13485 sind vollständige Prozessdokumentationen Pflicht:
- Parameterprotokolle
- Validierungsberichte
- Wartungsnachweise
- Prüfprotokolle
- Rückverfolgbarkeit der Chargen
Typische Anwendungen in der Medizintechnik
Laserkennzeichnung wird heute eingesetzt für:
- Chirurgische Instrumente
- Orthopädische Implantate
- Dentalinstrumente
- Endoskope
- Katheter
- Medizinische Elektronik
- Sterilisationscontainer
- Implantatschrauben
- Titanplatten
- Medizinische Werkzeuge für Robotiksysteme
Welche OMTech-Systeme eignen sich für medizinische Anwendungen?
Für industrielle Präzision und dauerhafte Kennzeichnung setzen viele Hersteller auf Faserlaser- und MOPA-Systeme von OMTech Deutschland.
Besonders geeignet sind:
- 20W–50W Galvo-Faserlaser für Serienkennzeichnung
- MOPA-Faserlaser für Edelstahl-Anlassbeschriftung
- Hochauflösende Systeme für kleine UDI-Codes auf Implantaten
Wichtige Funktionen für die Medizintechnik:
- Hohe Positioniergenauigkeit
- Schnelle Markierung
- Autofokus
- Data-Matrix-Unterstützung
- Präzise Pulssteuerung
- Integration in Produktionslinien
FDA- und MDR-konforme Laserkennzeichnung ist weit mehr als nur das Aufbringen eines Codes auf Metall.
Es geht um:
- Patientensicherheit
- Langfristige Lesbarkeit
- Sterilisationsbeständigkeit
- Rückverfolgbarkeit
- Prozessvalidierung
- Korrosionsschutz
Für Hersteller medizinischer Werkzeuge ist die Wahl des richtigen Lasersystems deshalb nicht nur eine technische Entscheidung, sondern ein zentraler Bestandteil ihrer Qualitätsstrategie.
Besonders MOPA-Faserlaser haben sich dabei als Schlüsseltechnologie etabliert, wenn es um hochwertige, biokompatible und dauerhaft lesbare Kennzeichnungen auf medizinischem Edelstahl geht.
